Thông tin chi tiết sản phẩm:
Thanh toán:
|
Tốc độ quay tối đa: | 30r / phút | Tải tối đa: | 20T |
---|---|---|---|
Kích thước cuộn thanh toán: | PN3000 | Đánh giá công suất động cơ: | N = 45KW (AC) |
Căng thẳng thanh toán: | 10-150daN | Phanh: | Thiết bị phanh khí nén |
Điểm nổi bật: | Máy quấn cáp PN3000,Máy quấn cáp 150daN,Máy quấn dây 150daN |

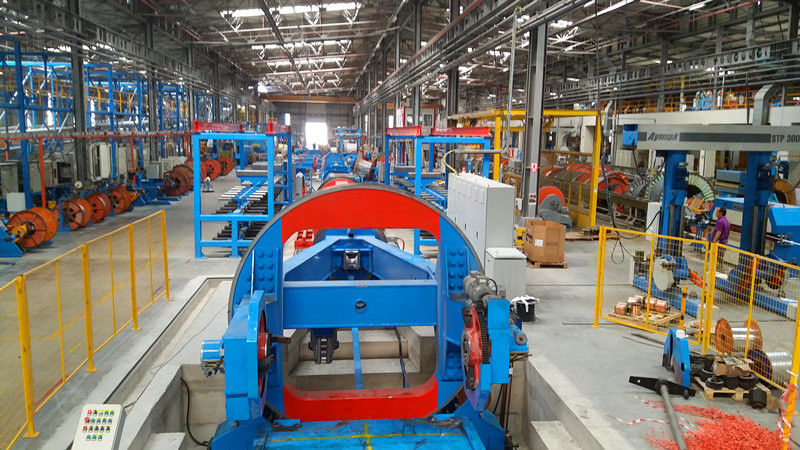

1.Name JPD-3000 Drum Twisting Line Laying-up & Steel Wire Armoring of Power Cables
2. ứng dụng
Đường dây được sử dụng để lắp đặt các loại cáp điện có tiết diện lớn, dài.Dây này dành cho việc bố trí các lõi cáp trước xoắn ốc (hình dạng cung) hoặc không xoắn ốc trước (hình tròn).Đường dây này cũng được sử dụng cho dây thép bọc cáp điện.
3. Bộ phận chính:
Chân đế thanh toán xoay Φ3000 | 1 bộ |
Φ2200 chân đế thanh toán xoay | 4 bộ |
Hoàn trả của những khao khát lấp đầy | 2 bộ |
Con lăn hướng dẫn đứng | vài bộ |
Bộ khuôn ba hàng | 1 bộ |
Máy dò vị trí đầu dò | 1 bộ |
Bộ khuôn xoay | 1 bộ |
Đầu bấm (băng phi kim loại) | 1 bộ |
Thiết bị giáp dây thép | 1 bộ |
6T Bánh xích quay vòng (có bộ đếm đồng hồ) | 1 bộ |
Giá đỡ xoay stand3000 có dây ngang | 1 bộ |
Hệ thống điều khiển và truyền động điện | 1 bộ |
Hệ thống thủy lực khí nén | 1 bộ |
Hàng rào an toàn | 1 bộ |
4. Đặc điểm kỹ thuật & Cấu trúc của các thành phần chính:

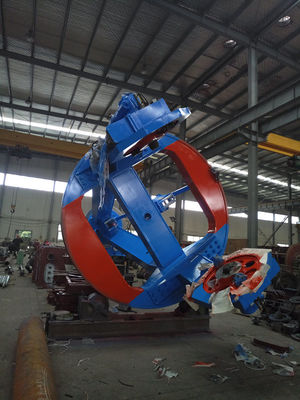

4.1 Φ3000 Chân đế thanh toán xoay vòng
4.1.1
Tốc độ quay tối đa 30r / phút
4.1.2
Tải trọng tối đa 20t
4.1.
Kích thước cuộn thanh toán PN3000
4.1.4
Hỗ trợ loại ngã ba truyền đứng thanh toán bằng con lăn dưới
4.1.5 '
Định mức công suất động cơ N = 45KW (AC)
4.1.6
Cấu trúc đứng thanh toán được hỗ trợ bởi các con lăn dưới
4.1.7
Thanh toán căng thẳng 10-150daN
Lực căng thanh toán được điều khiển bằng khí nén và có thể điều chỉnh tại văn phòng phẩm hoặc tại điều kiện hoạt động.
4.1.8
Việc đóng cuộn được thực hiện bởi PINTLES có động cơ, được điều khiển bởi một động cơ độc lập.
4.1.9
Luân chuyển trả tiền luân chuyển đồng bộ với luân phiên nhận hàng và luân chuyển nhích được điều khiển bởi người vận hành.
4.1.10
Thiết bị phanh khí nén
4.1.11
Mỗi chân đế thanh toán xoay được trang bị một bảng điều khiển hỗ trợ điều khiển chuyển động quay hoặc dừng máy.
4.1.12
Việc xếp dỡ trục quay bằng bệ nâng thủy lực.

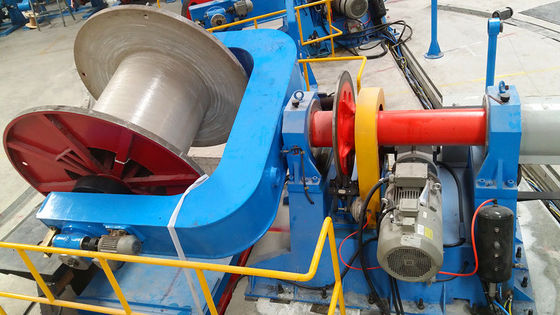

Chân đế thanh toán xoay vòng 4.2 Φ2200
4.2.1
Tốc độ quay tối đa 30r / phút
4.2.2
Tải trọng tối đa 12t
4.2.3
Thanh toán cuộn sáue PN2200
4.2.4
Thanh toán đứng truyền động cơ độc lập điều khiển
4.2.5
Công suất động cơ N = 22KW (AC)
4.2.6
Cấu trúc chân đế trả tiền loại cấu trúc công xôn
4.2.7
Thanh toán căng thẳng 10-150daN
Lực căng thanh toán được điều khiển bằng khí nén và có thể điều chỉnh tại văn phòng phẩm hoặc tại điều kiện hoạt động.
4.2.8
Việc đóng cuộn được thực hiện bởi PINTLES có động cơ, được điều khiển bởi một động cơ độc lập.
4.2.9
Luân chuyển trả tiền luân chuyển đồng bộ với luân phiên nhận hàng và luân chuyển nhích được điều khiển bởi người vận hành.
4,2.10
Thiết bị phanh khí nén
4.2.11
Mỗi chân đế thanh toán xoay được trang bị một bảng điều khiển hỗ trợ điều khiển chuyển động quay hoặc dừng máy.
4.2.12
Việc xếp dỡ trục quay bằng bệ nâng thủy lực.
4.3 Bộ dò vị trí bộ dò:
4.3.1
Bộ dò vị trí đầu dò là loại tích hợp để phát hiện vị trí của từng lõi cáp riêng lẻ, có 5 đầu dò vị trí khu vực được gắn trên một tấm cố định, mỗi đầu dò vị trí khu vực được cấu tạo bởi một cặp con lăn nén hình cung có thể quay, hình cung con lăn nén nén vào lõi cáp sector, quay cùng với lõi cáp sector, phát hiện vị trí của lõi cáp sector.
4.4 Bộ khuôn lắp ráp cáp ba hàng:
4.4.1
Đế khuôn dây ba hàng bao gồm một tấm khuôn và hai bộ khuôn có thể di chuyển tiến / lùi, sử dụng để đặt cáp điện.
4.5 Bộ khuôn định hướng:
4.5.1
Bộ khuôn xoay được trang bị một động cơ 1,5KW điều khiển bộ khuôn có thể quay và quay đồng bộ với bộ phận xoay, sử dụng cho quá trình cuộn dây thép.
4.6 Đầu đinh (băng phi kim loại)
4.6.1
Đường kính ngoài của lõi cáp (tối đa) Φ120mm
4.6.
Kích thước miếng băng (OD x ID) Φ600mm x Φ80mm
4.6.3
Chiều rộng băng 15 ~ 80mm
4.6.4
Tốc độ quay tối đa của đầu vòi 800r / phút
4.6.5
Chất liệu băng: băng polyester, băng không dệt, băng thủy tinh, băng bán dẫn, v.v.
4.6.
Độ căng vòi 2,5 ~ 15daN
Kiểm soát lực căng cơ học
4,6,7 20 ~ 208mm
Nhấn cao độ
4.6.8
Cấu trúc đầu vòi 2 miếng đệm, lệch tâm
4.6.9
Thay đổi quảng cáo chiêu hàng là không cần bước
4,6.10
Thiết bị phanh khí nén
4.6.11
Đầu vòi được điều khiển bởi động cơ AC 15KW, điều khiển biến tần, có chức năng quay trái phải, tự động dừng.Có chức năng phản hồi lực căng, độ căng không đổi được đảm bảo từ miếng băng đầy đủ đến khi hoàn thiện miếng băng.
4.6.12
Đầu bấm có chức năng tự động dừng khi đứt băng.
4.6.13
Cửa đầu băng thuộc loại cửa trượt, hình dáng dễ chịu và dễ bảo trì và tải băng keo.
4.7 Đầu bấm (băng thép)
4.7.1
Đường kính ngoài của lõi cáp (tối đa) Φ120mm
4.7.2
Đường kính đệm thép Φ600mm
4.7.2
OD x ID x Rộng) Φ200 × Φ120 × (15 ~ 60) mm
4.7.3
Tốc độ quay tối đa của đầu vòi 500r / phút
4.7.4
Băng chất liệu băng thép
4,7,5 20 ~ 305mm
Sân băng
4.7.6
Độ căng vòi 2,5 ~ 30daN
(
Kiểm soát lực căng cơ học
4.7.7 Cấu trúc đầu vòi 2 miếng đệm, lệch tâm
4.7.8
Thiết bị phanh khí nén
4,7,9
Id đầu vòi được điều khiển bởi động cơ AC 18,5 KW, điều khiển biến tần, có chức năng quay trái phải, tự động dừng.Có chức năng phản hồi lực căng, độ căng không đổi được đảm bảo từ miếng băng đầy đủ đến khi hoàn thiện miếng băng.
4,7,10
Đầu băng keo có chức năng tự động dừng khi băng bị đứt hoặc kết thúc băng keo.
4.7.11
Cửa đầu băng thuộc loại cửa trượt, hình dáng dễ chịu và dễ bảo trì và tải băng keo.
4.8 Thiết bị nối dây thép:
4.8.1
Số lượng suốt chỉ 100 chiếc
4.8.2
Thanh toán suốt Chỉ Loại cuộn (kích thước do người dùng cung cấp)
4.8.3
Đường kính của dây thép (thép cacbon thấp) Φ1,3 ~ 4,0 mm
4.8.4
Lực căng thanh toán tối đa 20Kg
4.8.5
Các khán đài thanh toán bằng dây được đặt dọc theo đường chính giữa ở hai bên đường dây.Quầy trả tiền ở mỗi bên được bố trí boong kép có thể chứa 50 cuộn dây thép.
4.8.6
Lực căng thanh toán được kiểm soát bằng ma sát cơ học và có thể điều chỉnh được.
4.8.7
Đầu định hình trước và nhóm con lăn dẫn hướng lệch cho dây thép được cung cấp.

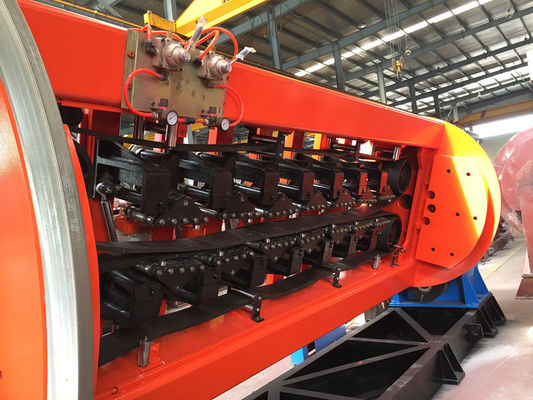

4.96T Đai quay Caterpillar:
4.9.1
Tốc độ tuyến tính tối đa 50m / phút
4.9.2
Lực kéo tối đa 6000daN
4.9.3
OD tối đa của cáp có thể thông qua Φ120mm
4.9.4
Tốc độ quay tối đa 30r / phút
4.9.5
Kéo đứt là bằng cách nén khí nén và căng đai phẳng trên và dưới.
4.9.6
Thiết bị phanh khí nén
4.9.7
Điều khiển động cơ độc lập truyền động Caterpillar
4.9.8
Công suất động cơ Caterpillar N = 55 KW (AC)
4.9.9
Caterpillar đang có bộ đếm đồng hồ.
4,9,10
Bánh răng xích có thiết kế mới, được sử dụng đai răng định thời để ghép nối thay cho hộp số, giảm tiếng ồn và loại bỏ vấn đề rò rỉ dầu.Belt caterpillar có chức năng tự định tâm, tránh làm hỏng dây cáp.
4.10 Φ3000 Chân đế xoay có Traverse
4.10.1
Tốc độ quay tối đa 30r / phút
4.10.2
Tải trọng tối đa 20t
4.10.3
Chiều ngang Φ25 ~ Φ150mm
4.10.4
Cuộn cất PN3000mm
4.10.5
Hỗ trợ loại ngã ba cấu trúc chân đế bằng con lăn dưới
4.10.6
Đánh giá công suất động cơ tiếp nhận N = 7,5KW (AC, 2 đơn vị)
4.10.7
Việc đóng cuộn được thực hiện bởi PINTLES có động cơ, được điều khiển bởi một động cơ độc lập.
4.10.8
Truyền tải bằng động cơ AC, điều khiển biến tần.Có thể thiết lập và điều chỉnh độ cao ngang trên màn hình cảm ứng vận hành, thay đổi hướng di chuyển tự động, chuyển động ngang nhanh chóng.Hướng ngang và chuyển động nhích từng bước có thể được thiết lập trên màn hình cảm ứng vận hành.
4.10,9
Tiếp nhận là bằng động cơ AC.Lực căng dây quấn tối đa có thể đạt trên 250daN.Có thể cài đặt độ căng quanh co, điều chỉnh trên màn hình cảm ứng vận hành và hướng xoay của cuộn dây có thể được đặt trên màn hình cảm ứng vận hành.
4.10.10
Thiết bị phanh khí nén
4.10.11
Bộ phận quay được ghép với trục chính truyền động.Chụp xoay có chức năng xoay trái phải, chức năng dừng.
4.10.12
Việc xếp dỡ trục quay bằng bệ nâng thủy lực.

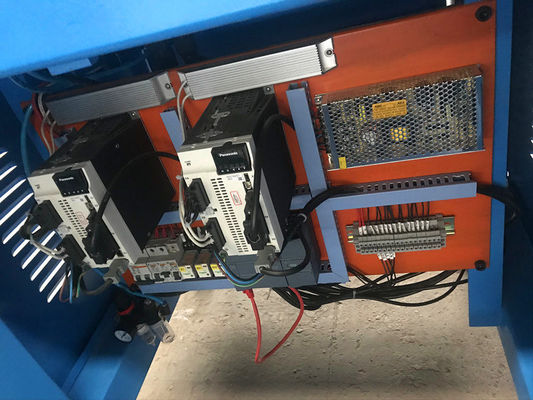

4.11 Hệ thống điều khiển và truyền động điện
4.11.1 380V ± 10% 50HZ
Nguồn điện: ba pha năm dây, 380V ± 10% 50Hz.
4.11.2
Bộ truyền động chính, đầu nối dây, bánh xích kéo, chân đế thanh toán, giá đỡ tiếp điện của đường dây đều sử dụng động cơ AC điều khiển biến tần.Biến tần là DANFOSS.Theo dõi tốc độ bằng bộ mã hóa cách tử.Điều khiển dòng được quản lý bởi SIEMENS PLC.Đảm bảo luân chuyển đồng bộ giữa luân phiên trả và nhận.Màn hình cảm ứng SIEMENS để cài đặt và hiển thị các thông số sản xuất dây chuyền.
4.11.3
Các biện pháp bảo vệ đường dây như sau:
4.11.3.1
Bảo vệ cấp độ cho tất cả các khoản thanh toán và nhánh tiếp nhận
4.11.3.2
Bảo vệ vị trí cho tất cả các bệ nâng thủy lực
4.11.3.3
Vượt quá giới hạn cho việc đi ngang
4.11.3.4
Cắt băng và kết thúc băng
4.11.3.5
Tấm chắn an toàn đầu vòi.
4.11.3.6
Áp suất thấp cho khí nén
4.11.3.7
Quạt làm mát cho động cơ chính
4.11.3.8
Dừng khẩn cấp cho đường dây
4.11.4
Các thành phần điện chính
4.11.4.1
Biến tần chính là sản phẩm của DANFOSS, thông qua điều khiển dòng chính PROFINET, phản hồi bằng bộ mã hóa.
4.11.4.2
Màn hình cảm ứng là màn hình màu SIEMENS 10 inch.
4.11.4.3.
SIEMENS S7-1500 PLC
4.11.4.4
Các linh kiện điện hạ thế chính là Suzhou Siemens hoặc các sản phẩm TIANSHUI 213 thương hiệu nổi tiếng của Trung Quốc.
