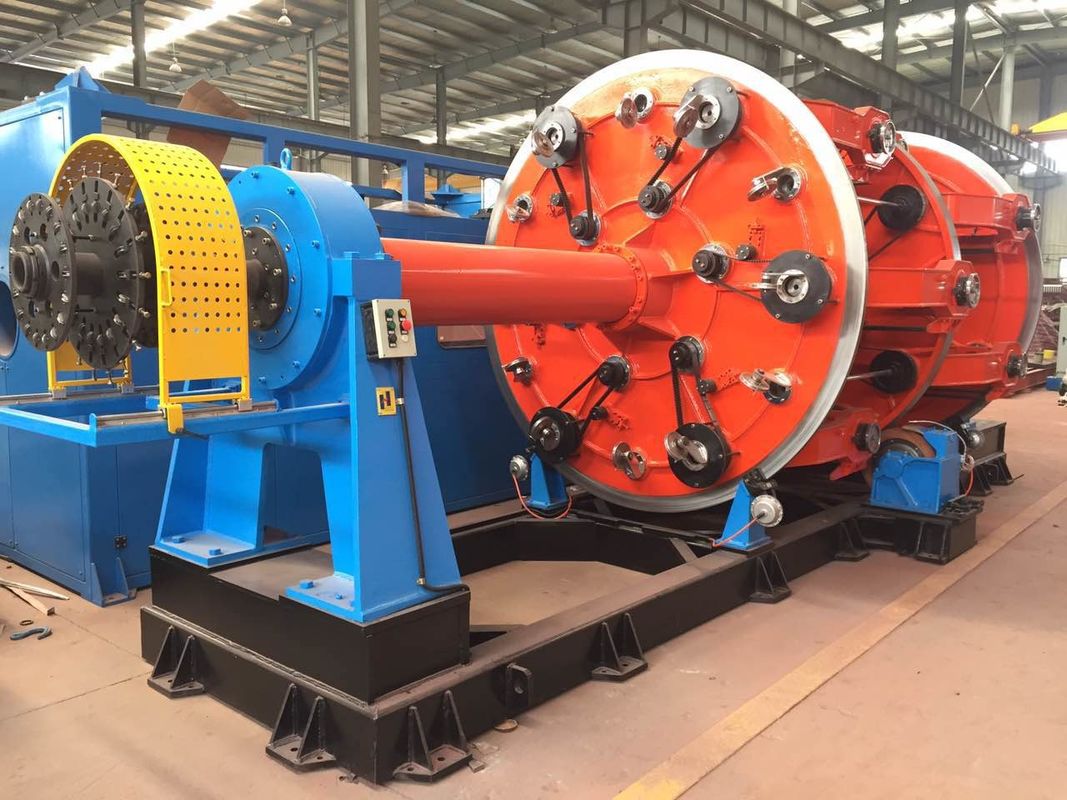

Máy tách hành tinh cáp tàu ngầm OPGW Đường kính 75MM

JL-560/6 + 12 + 1số 8 Máy buộc dây hành tinh

• Sử dụng máy

Máy này chủ yếu được sử dụng để lắp đặt và mắc kẹt cáp điều khiển, cáp tín hiệu và lõi cách điện.

• Thông số kỹ thuật chính

• Sợi dây đơn có đường kính Φ2.0 ～ Φ11mm
•
• OD sợi tối đa Φ75mm

• Tốc độ quay tối đa của lồng (tốc độ chạy thực tế)

6B 49,6 ～ 90r / phút

12B 44.0 ～ 80r / phút

18B 38,6 ～ 70r / phút

• sân mắc kẹt

6B 58,5 ～ 867mm

12B 65,9 ～ 977,3 mm

18B 75,3 ～ 1114mm

• Tốc độ dòng tối đa của Capstan 5,27 ～ 43m / phút
• Đường kính bánh xe Capstan Φ1600mm
• Thanh toán trong lồng PN560
• Kích thước cuộn thanh toán trung tâm PND1000 ～ 1800mm
• Có kích thước cuộn PN1600 ～ 2500mm
• Công suất động cơ chính 55kW (AC)
• Sử dụng công suất động cơ 11kW (AC)
• Chiều cao trung tâm 1000mm

• Những thành phần chính
  • Loại cổng Φ1800 thanh toán 1SET
  • # Chân đế dẫn hướng dây hình dạng 1 BỘ
  • Lồng 6,12,18B MỖI 1 BỘ
  • Chân đế lắp ráp dây 3 BỘ
  • Đầu băng keo phi kim 2 BỘ
  • Bộ đếm công tơ 1 BỘ
  • Φ1600 thiết bị capstan kép 1 BỘ
  • Φ2500 loại cổng có giá đỡ 1 BỘ
  • Hệ thống điều khiển điện 1 BỘ
  • Hàng rào an toàn 1 BỘ

• Đặc điểm kỹ thuật và cấu trúc các bộ phận chính
  • Φ2000 loại cổng thanh toán đứng
    • Suốt chỉ thanh toán PN1000 ～ PN1800
    • Tối đaTải trọng 8T

• Lực căng thanh toán được kiểm soát bởi ma sát cơ học và có thể được điều chỉnh.
• Cấu trúc kiểu cổng thông tin, có chức năng di chuyển ngang và định tâm tự động.
• Suốt chỉ được nâng, kẹp và nới lỏng bằng điện.

• Lồng 6,12,18B
  • Thanh toán trong lồng PN560

• Tốc độ quay tối đa của lồng (tốc độ chạy thực tế

6B 100r / phút

12B 85r / phút

18B 70r / phút

• Stranding Pitch 60-1400

• Kẹp thủ công kiểu panh và nhả trục quay bằng tay, có chốt khóa.Trả hết căng thẳng Kiểm soát độ trễ và có thể điều chỉnh được.Trả hết sức căng 1,2-7,5kg.
• Lồng bện 6B, 12B, 18B sử dụng bộ truyền trục, Trình điều khiển Danfoss điều khiển động cơ chạy.Lồng áp dụng hỗ trợ kép.Trục chính là ống thép liền mạch, tấm kết nối bằng rãnh then hoa, độ cứng của lồng mắc cạn tốt.Lồng bện 12B sử dụng một bộ con lăn phụ, lồng bện 18B sử dụng 2 bộ con lăn phụ, sử dụng bánh răng + đai định thời để vặn ngược, lồng bện có thể quay với tốc độ cao trong thời gian dài.
• Lồng mắc cạn sử dụng phanh đĩa khí nén.
• Giá đỡ phía trước của lồng mắc cạn có các nút dừng khẩn cấp, báo động, chạy bộ, dễ dàng cho việc vận hành thiết bị.

• Đầu vòi phi kim loại
  • OD tối đa Φ75mm
  • Pad QTY 2 / Miếng đệm
  • Pad OD Φ600m X Φ80
  • Chiều rộng băng 20 ～ 100mm
  • Độ dày băng 0,05mm
  • Tốc độ tối đa 500r / phút
  • Bước băng 13-205

• Chất liệu băng keo là băng Polyester, ELE, dây đai không dệt, vv.
• Độ căng của băng được kiểm soát bằng ma sát cơ học. Có thể điều chỉnh độ căng, phạm vi căng từ 1-10kg.
• Với chức năng phát hiện đứt dây và kết thúc dây
• Áp dụng cửa an toàn kéo đẩy

• Bộ đếm đồng hồ cơ & điện
  • Chu vi bộ đếm công tơ 500mm
  • Tối đachiều dài đếm mét 9999m
  • Đồng hồ đo lỗi độ chính xác của bộ đếm ≤3 ‰

• Bánh xe dẫn động đơn, kết cấu hai bánh, kiểu thẳng đứng, bánh xe ép có van điều tiết lò xo, con lăn có ống dẫn dây vào và ra.
• Có chức năng đếm điện

• ΦΦ1600 thiết bị capstan kép
  • Đường kính bánh xe Capstan F1600mm
  • Tốc độ dòng 43m / phút
  • Thay đổi tốc độ 36 bước
  • Lực kéo tối đa 5T

• Rãnh bánh xe Capstan rãnh 5,6, dẫn động một bánh
• Bánh xe Capstan và mặt bánh xe riêng biệt Lớp mạ chrome, hình rãnh là kiểu chữ U, bánh xe tách rời lắp đặt nghiêng dễ dàng cho việc di chuyển cáp tránh trầy xước.
• Với thiết bị ép dây bằng khí nén, đảm bảo dây cáp không bị lỏng khi dừng, dây buộc ổn định.

• Giá đỡ kiểu cổng Φ2500 có ngang
  • Suốt chỉ PN1600 ～ PN2500mm
  • Tối đaTải trọng 15T
  • Công suất động cơ chiếm 11KW (AC)
  • Công suất động cơ ngang 1.5KW (AC)
  • Cấu trúc kiểu cổng thông tin;suốt chỉ được nâng, kẹp và nới lỏng bằng điện.
  • T / U sử dụng động cơ AC, được điều khiển bằng biến tần.Độ căng T / U ổn định hoặc có thể được điều chỉnh
  • Đi ngang dây được di chuyển bằng giá đỡ cổng, được điều khiển bởi động cơ AC, được điều khiển bằng biến tần.Tốc độ di chuyển có thể theo tốc độ bắt đầu.Di chuyển cao độ là ít bước và có chức năng điều chỉnh nhanh chóng.
  • Với sự bảo vệ của suốt chỉ kẹp;bảo vệ đầu cuối của việc nâng suốt chỉ và di chuyển

• Hệ thống điều khiển và truyền tải điện
  • Nguồn điện: 3 pha và 5 dây, 380V (± 10%), 60HZ
  • Toàn bộ máy sử dụng truyền động trục, sử dụng PLC Siemens S7-300 và PROFIBUS BUS điều khiển toàn bộ dây chuyền.Trình điều khiển sử dụng trình điều khiển Danfoss AC để điều khiển động cơ AC khởi động, chạy và kiểm soát tốc độ.Sử dụng màn hình cảm ứng Siemens, có thể cài đặt / sửa đổi dữ liệu trên màn hình cảm ứng.
  • Sự bảo vệ
    • Cảnh báo lỗi trình điều khiển
    • Xử lý quá tải và bảo vệ nguồn điện
    • bảo vệ đứt dây lồng

• Cung cấp không khí
  • Điện áp không khí 0,6Mpa
  • Cột không khí 0,8m³/ phút
  • Khí nén phải khô, không lẫn tạp chất.

• Khác
  • Động cơ sử dụng động cơ Siemens
  • Vòng bi áp dụng thương hiệu Haerbin, luoyang, wafangdian.
  • Các bộ phận điện áp sử dụng Schneider.
  • PLC áp dụng thương hiệu Siemens.
  • Lái xe sử dụng thương hiệu Danfoss.
  • Các bộ phận khí nén áp dụng AirTEC.
  • Hướng máy: từ trái sang phải, mặt đối mặt với máy, bên trái là trả và bên phải là nâng lên.
  • Mã màu do khách hàng cung cấp
  • Khách hàng cung cấp bản vẽ cuộn
• Dữ liệu bản vẽ
  • Sơ đồ tổng thể, sơ đồ nền móng
  • Sơ đồ điện đô thị, sơ đồ đường ống điện, sơ đồ dây điện bên ngoài
  • Sơ đồ cơ cấu truyền động thiết bị, bảng cao độ
  • Hoạt động mannual và điện mannual
