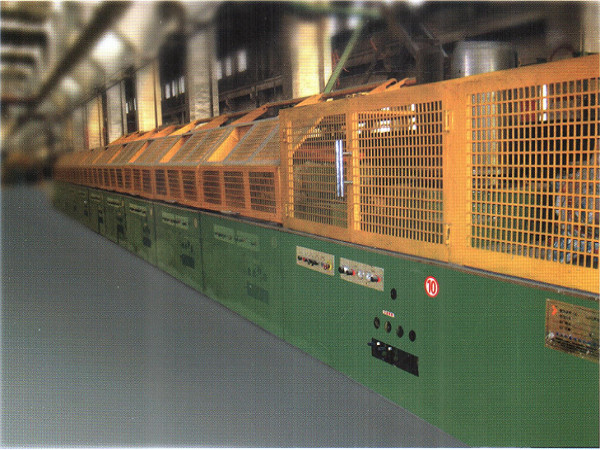

Máy vẽ đường thẳng làm mát không khí 6,5m / S LZ-N / 1000/900

 Máy vẽ đường thẳng LZ-N / 1000/900

Máy vẽ đường thẳng

1. loại: LZ-n / 1000/900

2. Các thông số kỹ thuật

2.1.Vẽ Đường kính khối và số khối: φ1200mm, 9 khối.

2.2.Đường kính dây đầu vào: φ14-φ9, đường kính đầu ra: φ9-φ3.

2.3.Tỷ lệ nén tối đa 21%, Min. 15 ％.

2.4.Tốc độ thiết kế 8m / s, tốc độ làm việc 5-7m / s; tốc độ hoàn vốn ~ 2 m / s.

2.5.Độ bền dây đầu vào: dưới 1250MPa Độ bền dây đầu ra 1960 MPa

2.6.Loại làm mát:

Làm mát bằng khối vẽ: sử dụng nước tuần hoàn cưỡng bức và làm mát không khí độc lập, với màn hình hiển thị lưu lượng nước;cảm biến lưu lượng nước, cảm biến này sẽ tắt máy vẽ khi áp suất nước và lưu lượng nước giảm xuống; Nhiệt độ khối bản vẽ: tối đa 30 ° C

Làm mát hộp khuôn: làm mát bằng nước kiểu đóng, với màn hình hiển thị lưu lượng nước

2.7.Thời gian bắt đầu và dừng bình thường: 5-30 giây;dừng khẩn cấp: 3 giây

2.8.Được trang bị đồng bộ hóa máy tính tiền, máy thu tiền;

2.9.Kích thước ống chỉ (trong ống đệm tiếp nhận):

Ø 500 (thùng) X 964 (chiều rộng tổng thể) X Ø 1250 (mặt bích), đường kính trong.Ø120, trọng lượng ống chỉ: 3500 kg

2.10.Mỗi máy vẽ nhóm có thể chạy chạy bộ hoặc chạy liên kết;

2.11.Với bộ sửa lỗi và bộ đếm công tơ;độ chính xác của bộ đếm 0,1 ％

3. Các bộ phận chính

3.1.Thanh toán bù trừ:

3.2 Bộ phận kéo dây

3.3 Giá máy vẽ

3.4 Hộp giảm tốc

3.5 Khối bản vẽ

3.6 Quạt làm mát

3.7.Hộp chết

3.8 Máy ép tóc

3.9 Máy lấy hàng

4. Phát hiện và tính toán

1) Tốc độ vẽ của mỗi con lăn có thể được loại bỏ và hiển thị, tốc độ dòng được hiển thị dưới dạng kỹ thuật số;

2) Có thể đo và hiển thị chiều dài của dây kéo đã hoàn thành, chiều dài dây dự kiến ​​và cảnh báo trước có thể được đặt trước để đạt được cảnh báo sớm và kiểm soát dừng ở giá trị mong đợi.

3) Vôn kế được lắp trên tủ điều khiển điện, mọi ampe kế và các dụng cụ đo lường khác được lắp trên tủ điều khiển chính

4) Thời gian làm việc của thiết bị có thể được đo và tính toán, các bản ghi được cài đặt trong cửa tủ điều khiển.
