| Tên sản phẩm: | Lắp đặt dây chuyền xoắn trống | Đường kính ngoài tối đa của cáp thành phẩm: | Ф120mm |
|---|---|---|---|
| Tốc độ quay tối đa của trục xoắn trống và chân đế thanh toán: | 40r / phút | Tốc độ tuyến tính tối đa: | 50m / phút (vô cấp) |
| Pitch của cáp đã hoàn thành: | 50 ～ 2500mm | Sức mạnh tối đa của sâu bướm: | 6T |
| Làm nổi bật: | Dây chuyền xoắn trống 40r / phút,Dây xoắn trống xếp lên,Máy xoắn dây tang trống 40r / phút |
||

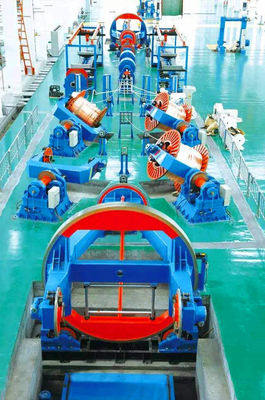

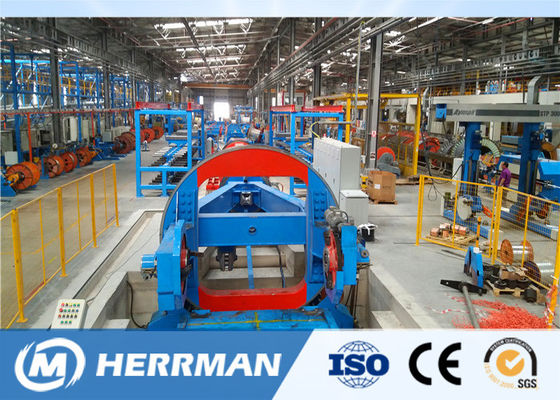

JPD-3000 Drum Twister Line
1. Máy bố trí dây xoắn dạng trống JPD-300 được sử dụng để lắp đặt dây cáp điện có tiết diện lớn, dài.Dây được sử dụng để lắp đặt lõi cáp xoắn trước hoặc không xoắn, và cũng có thể được sử dụng cho dây thép.
2. Máy được cấu tạo bao gồm chân đế thanh toán xoay ø2250 (5 bộ), chân đế thanh toán xoay trung tâm Ф3000 (1 bộ), chân đế thanh toán dây điền (2 bộ), giá đỡ dẫn hướng, giá đỡ dây ba hàng, hiệu chỉnh pha, giá đỡ khuôn quay, thiết bị băng dọc, thiết bị bó sợi, thiết bị băng phi kim loại, thiết bị băng kim loại, thiết bị bọc thép dây thép, thiết bị bánh xích quay 6T, giá đỡ quay ф 3000 và giá đỡ ngang, hệ thống điều khiển và truyền điện, hệ thống thủy lực khí nén .
2.1 Đường kính ngoài tối đa của cáp thành phẩm
Ф120mm
2.2 Tốc độ quay tối đa của tiếp nhận, trả rời chân đế 40r / phút
2.3 Tốc độ tuyến tính tối đa 50m / phút (vô cấp)
2.4 Đặt cao độ 50 ～ 2500mm
2.5 Công suất tối đa cho sâu bướm 6T
2.6 Tốc độ quay tối đa của thiết bị băng phi kim loại
800 vòng / phút
2.7 Tốc độ quay tối đa của thiết bị băng kim loại 500 vòng / phút
2.8 Đặc điểm kỹ thuật của dây chiết rót (ODX IDX WIDTH X QTY)
Ф400XФ22X360X10
Ф800XФ52X320X4
2.9 Động cơ chính N = 90KW (AC) n = 1500rpm (biến đổi tần số AC)
2.10 Động cơ Caterpillar N = 45KW (AC) n = 1500rpm (biến đổi tần số AC)
2.11 Động cơ vòi không kim loại N = 15KW (AC) n = 1500 vòng / phút (chuyển đổi tần số AC)
2.12 Động cơ vòi kim loại N = 18,5KW (AC) n = 1500 vòng / phút
(Chuyển đổi tần số AC)
2.13 Động cơ bó sợi N = 5.5KW (AC) n = 1500rpm (biến đổi tần số AC)
2.14 Động cơ đứng thanh toán xoay (5 bộ) N = 22KW (AC) n = 1500rpm (biến đổi tần số AC)
2.15 Trung tâm thanh toán động cơ đứng N = 45KW (AC) n = 1500rpm (biến đổi tần số AC)
2.16 Động cơ ngang N = 2.2KW n = 1500 vòng / phút
2.17 Lấy động cơ (2 bộ) N = 7,5KW (AC) n = 1480rpm (biến đổi tần số AC)
2.18 Thanh toán kích thước cuộn PN1800, PN2200
2.19 Trung tâm thanh toán kích thước cuộn PN1800, PN3000
2.20 Lấy kích thước cuộn PN3000
2.21 Chiều cao tâm 1000mm
